Pompa na pasek to rozwiązanie dla osób, które chcą wykorzystać zewnętrzne źródło napędu zamiast korzystać z pompy z własnym silnikiem. Jak działa taki układ, kiedy sprawdza się najlepiej i jak dobrać pompę, napęd, koła pasowe oraz pasek? W tym poradniku wyjaśniamy krok po kroku, jak działa pompa do wody na pasek klinowy, jakie parametry mają znaczenie i na co zwrócić uwagę, aby cały zestaw pracował prawidłowo.

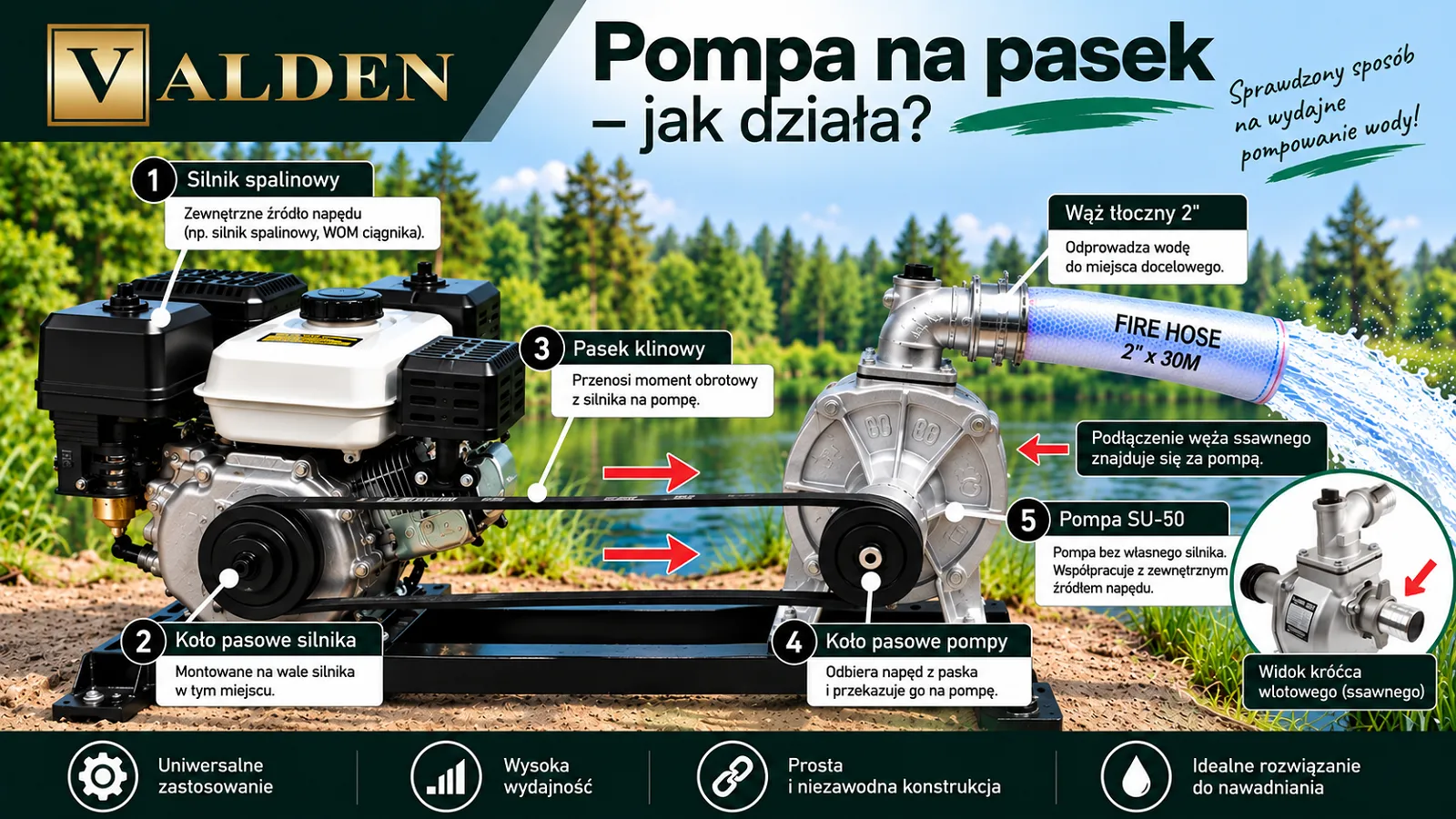

Czym jest pompa na pasek i jak działa?
Jest to pompa, która nie posiada własnego silnika napędowego. Jej wał jest obracany przez zewnętrzne źródło mocy, a moment obrotowy trafia na pompę za pośrednictwem kół pasowych i paska. Dzięki takiej konstrukcji sama pompa może współpracować z odpowiednio dobranym silnikiem spalinowym, ciągnikiem lub innym źródłem energii mechanicznej.
Najprościej cały mechanizm można przedstawić jako ciąg: źródło napędu → koło pasowe → pasek → koło pasowe pompy → wał pompy → element roboczy → przepływ wody. Każdy z tych elementów wpływa na działanie całego zestawu. Sama wysoka wydajność pompy nie wystarczy, jeżeli źródło napędu ma niewłaściwe obroty, koła są źle dobrane albo pasek nie może prawidłowo przenosić obciążenia.
To właśnie odróżnia pompę napędzaną paskiem od kompletnej motopompy. W motopompie silnik i pompa tworzą gotowe urządzenie. W rozwiązaniu pasowym poszczególne elementy dobiera się pod kątem konkretnego zastosowania.
Pompa bez własnego silnika
Brak własnego silnika jest jedną z najważniejszych cech takiego rozwiązania. Pompa odpowiada za przetłaczanie wody, natomiast zewnętrzny napęd dostarcza energii potrzebnej do obracania jej wału.
Może to być dużą zaletą, jeżeli użytkownik posiada już odpowiedni silnik lub maszynę, którą można wykorzystać jako źródło napędu. Nie trzeba wtedy kupować kompletnej motopompy z osobną jednostką napędową.
Z drugiej strony sama pompa nie jest urządzeniem samowystarczalnym. Przed rozpoczęciem pracy trzeba więc przygotować cały zestaw: napęd, koła pasowe, pasek oraz instalację wodną.
Jak pasek przekazuje napęd na pompę?
Na wale źródła napędu znajduje się koło pasowe. Po uruchomieniu napędu koło wprawia pasek w ruch, a ten przekazuje obrót na drugie koło zamontowane na wale pompy.
Obracający się wał napędza element roboczy pompy, który odpowiada za przemieszczanie wody. W zależności od konstrukcji może nim być między innymi wirnik.
W przypadku pompy na pasek klinowy pasek jest więc jednym z podstawowych elementów transmisji. Jego profil, stan, długość i napięcie mają bezpośredni wpływ na skuteczność przekazywania napędu.
Jaką rolę odgrywają koła pasowe?
Koła pasowe przekazują ruch obrotowy, ale mogą również zmieniać prędkość obrotową pompy względem źródła napędu. Znaczenie ma przede wszystkim stosunek średnic obu kół.
Jeżeli silnik obraca się szybciej niż wymaga tego pompa, odpowiednie przełożenie pozwala dostosować prędkość wału pompy. Dlatego przy wyborze pompy do wody na pasek nie wystarczy sprawdzić samej mocy silnika. Liczą się również wymagane obroty pompy, obroty źródła napędu oraz sposób ich wzajemnego dopasowania.
Jak wygląda kompletny zestaw pompy na pasek?
W praktyce pompa napędzana paskiem jest częścią większego zestawu. Oprócz samego urządzenia potrzebne są elementy odpowiedzialne za przekazanie mocy oraz przewody umożliwiające pobieranie i tłoczenie wody.
Typowy zestaw może obejmować:
- źródło napędu – na przykład silnik spalinowy lub odpowiednio przygotowany napęd z WOM,
- koło pasowe napędzające – zamontowane na wale źródła napędu,
- pasek – przekazujący ruch obrotowy,
- koło pasowe pompy – połączone z jej wałem,
- pompę – odpowiedzialną za przepompowanie wody,
- przewód ssawny – doprowadzający wodę do pompy,
- przewód tłoczny – odprowadzający wodę do miejsca docelowego.
Do tego dochodzą elementy montażowe oraz zabezpieczenia części wirujących. Dopiero połączenie wszystkich tych elementów tworzy kompletny zestaw roboczy.
Dlaczego nie wystarczy kupić samej pompy?
Pompa bez odpowiedniego napędu nie osiągnie parametrów, do których została przeznaczona. Z kolei mocny silnik nie rozwiąże problemu niewłaściwego przełożenia, źle ustawionych kół czy nieodpowiedniego paska.
Podobnie prawidłowo dobrany napęd nie zagwarantuje oczekiwanej wydajności, jeżeli po stronie ssawnej zastosowano niewłaściwy przewód albo instalacja stawia zbyt duży opór.
Dlatego dobór najlepiej prowadzić od potrzeb użytkownika, przez pompę i napęd, aż po przewody i sposób montażu.
Skąd pompa na pasek bierze napęd?
Źródło napędu decyduje o tym, w jaki sposób energia mechaniczna trafi do wału pompy. W zależności od zastosowania może nim być osobny silnik spalinowy, WOM ciągnika albo inne urządzenie zdolne zapewnić odpowiednią moc i prędkość obrotową.
Nie ma jednego uniwersalnego źródła napędu dla wszystkich pomp. Każdy zestaw wymaga sprawdzenia parametrów pompy oraz urządzenia, które ma ją napędzać.
Zewnętrzny silnik jako źródło napędu
Jednym z praktycznych rozwiązań jest osobny silnik spalinowy z odpowiednim wałem. Może on zostać zamontowany obok pompy na wspólnej konstrukcji, a jego wał połączony z wałem pompy za pomocą kół pasowych i paska.
W ofercie Valden dostępny jest między innymi silnik spalinowy przeznaczony między innymi do zastosowania przy pompach. Jest to przykład niezależnego źródła napędu, ale przed połączeniem go z konkretnym modelem trzeba sprawdzić zgodność parametrów obu urządzeń.
Znaczenie mają między innymi moc, obroty, średnica wału, możliwość zamocowania koła pasowego, sposób ustawienia silnika oraz wymagania samej pompy.

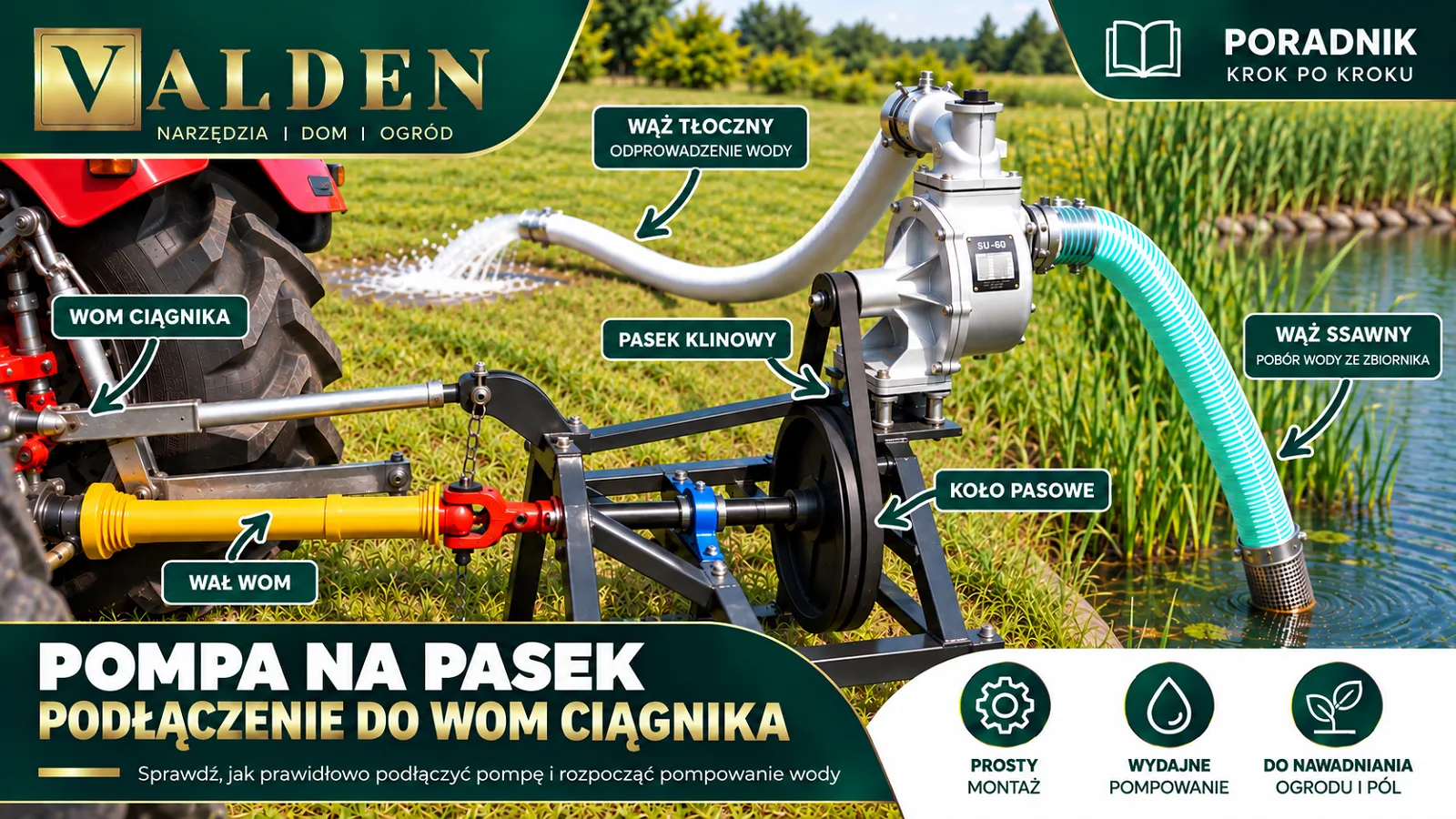

Pompa na pasek napędzana przez WOM
Drugą możliwością jest wykorzystanie WOM, czyli wału odbioru mocy. W takim przypadku źródłem energii mechanicznej może być ciągnik lub inna maszyna wyposażona w odpowiedni układ odbioru mocy.
Pompa wody na WOM może być praktycznym rozwiązaniem w gospodarstwie, szczególnie gdy użytkownik dysponuje już ciągnikiem i chce wykorzystać jego napęd do pracy pompy.
Warto jednak rozróżnić pompę zaprojektowaną bezpośrednio do napędu WOM od pompy, która jest napędzana paskiem przy wykorzystaniu zewnętrznego źródła mocy. Sam fakt posiadania WOM nie oznacza automatycznej kompatybilności z dowolną pompą.
Przy takim rozwiązaniu trzeba uwzględnić prędkość obrotową WOM, wymagania pompy oraz sposób przekazania napędu. Jeżeli pomiędzy źródłem mocy i pompą znajduje się transmisja pasowa, jej przełożenie również musi odpowiadać wymaganym obrotom.
Dlaczego obroty napędu mają znaczenie?
Pompa osiąga określone parametry przy określonej prędkości obrotowej wału. Zbyt niskie obroty mogą ograniczyć jej wydajność, natomiast zbyt wysokie mogą oznaczać pracę poza zakresem przewidzianym dla konkretnego modelu.
Jeżeli obroty źródła napędu i pompy są różne, potrzebne jest odpowiednie przełożenie. W napędzie pasowym uzyskuje się je przez właściwy dobór średnic kół.
Jak dobrać pompę na pasek do konkretnego zastosowania?
Dobór urządzenia warto rozpocząć od warunków pracy. Najpierw trzeba określić, ile wody ma być przepompowywane, skąd będzie pobierana, dokąd ma trafić oraz jaką drogę pokona.
Dopiero na tej podstawie można ocenić, jakie parametry powinna mieć pompa.
Wydajność pompy
Wydajność określa ilość wody, którą urządzenie może przepompować w jednostce czasu. Jest jednym z podstawowych parametrów, ale sama maksymalna wartość katalogowa nie mówi jeszcze, jaki przepływ uzyskamy w konkretnej instalacji.
Rzeczywista wydajność zależy również od wysokości podnoszenia, długości przewodów, ich średnicy oraz oporów przepływu.
Jeżeli chcesz dokładniej określić wymagany przepływ, pomocny będzie poradnik jak dobrać wydajność pompy.
Wysokość podnoszenia
Wysokość podnoszenia określa możliwości pompy związane z transportowaniem wody do wyżej położonego punktu oraz pokonywaniem oporów instalacji.
Przy wyborze trzeba więc uwzględnić nie tylko różnicę poziomów między źródłem wody a punktem odbioru. Znaczenie ma również przebieg przewodów i elementy instalacji zwiększające opory przepływu.
Wysokość ssania
Jeżeli pompa znajduje się powyżej lustra wody, znaczenie ma wysokość ssania. Im trudniejsze warunki po stronie ssawnej, tym większą rolę odgrywa prawidłowe wykonanie instalacji.
Warto ograniczyć niepotrzebną długość przewodu ssawnego, unikać ostrych załamań oraz zastosować przewód przeznaczony do pracy po stronie ssawnej.
Średnica króćców i przewodów
Średnica króćców pompy powinna być punktem wyjścia do doboru przewodów. Zbyt mała średnica może zwiększać opory i ograniczać możliwości instalacji.
Szczególne znaczenie ma przewód ssawny. Powinien być odpowiednio sztywny i przystosowany do pracy pod podciśnieniem.
Przykładem jest dostępny w Valden wąż ssawny 2″ do pompy. Więcej informacji o doborze przewodów znajdziesz w poradniku jaki wąż do pompy wybrać.
Rodzaj pompowanej wody
Przed wyborem pompy trzeba określić rodzaj cieczy. Woda czysta stawia inne wymagania niż woda zawierająca piasek, muł, liście lub inne cząstki.
Jeżeli planowane zastosowanie obejmuje wodę zanieczyszczoną, trzeba sprawdzić dopuszczalny rodzaj i wielkość zanieczyszczeń dla konkretnego modelu.
Przy wyborze urządzenia do takiego zastosowania pomocny będzie poradnik jaką pompę do brudnej wody wybrać.
Jak dobrać napęd do pompy na pasek?
Po wyborze pompy przychodzi czas na dopasowanie źródła napędu. To etap, na którym łatwo popełnić błąd, jeżeli jedynym kryterium będzie moc silnika.
Kompletny napęd musi zapewniać odpowiednią moc, prędkość obrotową oraz możliwość prawidłowego przekazania momentu obrotowego przez pasek.
Jak dobrać moc silnika?
Moc źródła napędu powinna odpowiadać wymaganiom pompy i warunkom, w których będzie pracowała. Jeżeli urządzenie działa pod dużym obciążeniem, silnik musi być zdolny do utrzymania wymaganych obrotów.
Nie oznacza to jednak, że największy dostępny silnik będzie automatycznie najlepszym wyborem. Moc trzeba analizować razem z obrotami, przełożeniem oraz konstrukcją całego napędu.
Dlaczego sama moc silnika nie wystarczy?
Dwa silniki o podobnej mocy mogą pracować przy różnych prędkościach obrotowych i mieć inne wały. Mogą również różnić się sposobem mocowania.
Przed zestawieniem napędu warto więc sprawdzić:
- moc źródła napędu,
- prędkość obrotową,
- średnicę i konstrukcję wału,
- możliwość zamocowania koła pasowego,
- sposób ustawienia i mocowania silnika,
- wymagania dotyczące obrotów pompy.
Jak dopasować obroty silnika do pompy?
Jeżeli silnik i pompa pracują przy różnych prędkościach, potrzebne jest odpowiednie przełożenie. W napędzie pasowym uzyskuje się je poprzez dobór średnic kół.
Punktem wyjścia są rzeczywiste obroty źródła napędu oraz wymagane obroty wału pompy. Dopiero wtedy można określić odpowiednią relację między kołami.
Jak dobrać koła pasowe?
Koła pasowe są odpowiedzialne za przekazywanie ruchu i ustalenie przełożenia. Ich dobór powinien uwzględniać nie tylko średnicę, ale także współpracę z paskiem oraz sposób mocowania do wałów.
Średnica koła a prędkość obrotowa
Zmiana średnic kół powoduje zmianę przełożenia. Dzięki temu można dopasować prędkość pompy do źródła napędu.
Nie powinno się jednak zmieniać średnicy koła wyłącznie po to, aby zwiększyć wydajność. Pompa ma określone warunki pracy i należy je respektować.
Profil i liczba rowków
Koło musi być dopasowane do zastosowanego paska. Profil rowka powinien odpowiadać profilowi paska, a liczba rowków – konstrukcji danego napędu.
Niewłaściwe dopasowanie może prowadzić do nieprawidłowego prowadzenia paska, poślizgu i szybszego zużywania powierzchni roboczych.
Średnica wału i sposób mocowania
Przy wyborze koła trzeba sprawdzić średnicę wału oraz sposób jego mocowania. Koło powinno być osadzone stabilnie i znajdować się w odpowiednim położeniu względem drugiego koła.
Nie każdy wał nadaje się do dodatkowego obciążenia pasowego
Napęd pasowy może powodować obciążenia działające na wał i jego łożyskowanie. Dlatego nie należy zakładać dodatkowego koła na dowolny wał bez sprawdzenia konstrukcji urządzenia.
Jeżeli producent przewidział konkretny sposób przenoszenia napędu, to właśnie on powinien być punktem wyjścia do budowy zestawu.
Jak dobrać pasek do pompy?
Pasek jest elementem roboczym, który musi przenieść obciążenie między dwoma kołami. Jego dobór powinien odpowiadać konstrukcji całego napędu.
Profil paska
Profil paska musi odpowiadać profilowi rowków w kołach. Pasek powinien prawidłowo osiadać w rowku i zachowywać stabilne prowadzenie podczas pracy.
Długość paska
Odpowiednia długość umożliwia prawidłowe ustawienie i napięcie. Zbyt długi pasek może utrudniać uzyskanie właściwego napięcia, a zbyt krótki może wymuszać nieprawidłowe ustawienie elementów.
Liczba pasków
Niektóre napędy wykorzystują jeden pasek, inne kilka. Liczba pasków powinna odpowiadać konstrukcji zastosowanych kół oraz wymaganiom konkretnego napędu.
Nie warto samodzielnie zmieniać liczby pasków bez uwzględnienia możliwości przenoszenia obciążenia przez cały zestaw.
Jak prawidłowo ustawić napęd pompy na pasek?
Dobór odpowiednich elementów to dopiero połowa sukcesu. Pompa i źródło napędu muszą zostać ustawione tak, aby pasek pracował w prawidłowej płaszczyźnie.
Stabilne zamocowanie pompy i silnika
Pompa oraz źródło napędu powinny być zamocowane stabilnie. Podczas pracy występują drgania i siły związane zarówno z napędem, jak i przepływem wody.
Przemieszczanie się jednego z elementów może zmienić napięcie paska oraz wzajemne ustawienie kół.
Prawidłowe ustawienie kół pasowych
Koła powinny znajdować się w odpowiedniej płaszczyźnie. Pasek nie powinien być zmuszany do pracy pod kątem ani przesuwać się na boki.
Nieprawidłowe ustawienie może powodować hałas, drgania, nierównomierne zużywanie paska oraz jego zsuwanie się z koła.
Prawidłowe napięcie paska
Pasek nie może być zbyt luźny, ponieważ może wtedy występować poślizg. Nadmierne napięcie również nie jest rozwiązaniem – zwiększa obciążenie elementów mechanicznych.
Najlepszym punktem odniesienia są zalecenia producenta konkretnego napędu lub urządzenia.
Możliwość regulacji
W praktycznym zestawie przydatna jest możliwość regulowania odległości między pompą a źródłem napędu. Ułatwia to założenie, napięcie oraz późniejszą wymianę paska.
Jak uruchomić pompę na pasek?
Przed uruchomieniem warto wykonać kontrolę całego zestawu. Dotyczy to zarówno napędu, jak i strony wodnej.
Co sprawdzić przed uruchomieniem?
- stabilność mocowania pompy i źródła napędu,
- ustawienie kół pasowych,
- stan i napięcie paska,
- zamocowanie przewodu ssawnego,
- zamocowanie przewodu tłocznego,
- szczelność połączeń,
- przygotowanie pompy zgodnie z instrukcją,
- obecność zabezpieczeń elementów wirujących.
Uruchomienie napędu
Po wykonaniu kontroli można uruchomić źródło napędu zgodnie z jego instrukcją. Pierwsze chwile pracy warto potraktować jako kontrolne.
Gwałtowne drgania, nietypowy hałas, zsuwanie się paska lub intensywny poślizg są sygnałem do zatrzymania napędu i ustalenia przyczyny.
Czy pompa wymaga zalania?
Sposób przygotowania pompy zależy od jej konstrukcji. Nie każda pompa może rozpocząć pracę bez wcześniejszego przygotowania strony ssawnej.
Przed pierwszym uruchomieniem należy postępować zgodnie z instrukcją konkretnego modelu.
Co powoduje poślizg paska?
Poślizg oznacza, że ruch obrotowy nie jest prawidłowo przekazywany z koła napędowego na koło pompy. W efekcie pompa może obracać się wolniej niż zakładano.
Najczęstsze przyczyny poślizgu
- zbyt małe napięcie paska,
- niewłaściwie dobrany pasek,
- przeciążenie pompy,
- nieprawidłowe ustawienie kół,
- zużycie paska,
- zanieczyszczenie powierzchni roboczych,
- niewłaściwe przełożenie.
Jak rozpoznać poślizg?
Typowymi objawami mogą być piszczenie, nierówna praca, spadek prędkości obrotowej pompy oraz mniejsza wydajność. W niektórych sytuacjach pojawia się również nadmierne nagrzewanie lub przyspieszone zużycie paska.
Samo mocniejsze napięcie nie zawsze rozwiązuje problem. Najpierw trzeba znaleźć jego źródło.
Jakie problemy może powodować niewłaściwy dobór napędu?
Pompa pracuje zbyt wolno
Przyczyną może być zbyt mała prędkość źródła napędu, nieodpowiednie przełożenie, poślizg paska albo przeciążenie zestawu.
Pompa pracuje zbyt szybko
Zbyt wysokie obroty mogą oznaczać nieprawidłowe przełożenie lub niewłaściwie dobrane źródło napędu. Nie powinno się zwiększać obrotów tylko po to, aby uzyskać większy przepływ.
Pasek spada z koła
Może to wskazywać na niewspółosiowość kół, nieprawidłowe napięcie, przesunięcie jednego z elementów podczas pracy albo niewłaściwy dobór paska.
Napęd nadmiernie drga
Drgania mogą mieć związek z nieprawidłowym ustawieniem, niewłaściwym mocowaniem, problemem mechanicznym lub nieprawidłową pracą któregoś z elementów. W takiej sytuacji najlepiej zatrzymać napęd i znaleźć przyczynę przed dalszą pracą.
Jak bezpiecznie pracować z pompą na pasek?
Napęd pasowy zawiera elementy wirujące, dlatego bezpieczeństwo jest częścią prawidłowego montażu i eksploatacji.
Osłona paska i kół
Wirujący pasek oraz koła pasowe mogą stanowić zagrożenie w przypadku przypadkowego kontaktu. Elementy napędu powinny być odpowiednio zabezpieczone przed dostępem osób podczas pracy.
Regulacja tylko przy zatrzymanym napędzie
Nie wolno poprawiać położenia paska, zmieniać jego napięcia ani dotykać kół podczas pracy. Każdą czynność przy napędzie wykonuje się po zatrzymaniu źródła mocy i zabezpieczeniu go przed przypadkowym uruchomieniem.
Kontrola przed rozpoczęciem pracy
Przed uruchomieniem warto sprawdzić mocowanie pompy, źródła napędu, przewodów oraz osłon. W pobliżu elementów wirujących nie powinny znajdować się luźne przedmioty ani elementy mogące zostać wciągnięte przez napęd.
Jakie zastosowania ma pompa na pasek?
Pompa do wody na pasek klinowy może znaleźć zastosowanie wszędzie tam, gdzie potrzebne jest wykorzystanie zewnętrznego źródła napędu i odpowiednia wydajność pompowania.
Nawadnianie pól, łąk i ogrodów
Jednym z naturalnych zastosowań jest nawadnianie. Pompa może pobierać wodę ze zbiornika lub innego źródła i tłoczyć ją do instalacji nawadniającej.
Przy większych powierzchniach szczególnie istotne jest określenie wymaganego przepływu oraz wysokości podnoszenia. Dopiero na tej podstawie można ocenić, jaki model będzie odpowiedni.
Przepompowywanie wody ze zbiorników
Urządzenie może służyć do przepompowywania wody pomiędzy zbiornikami lub transportowania jej na większą odległość.
W takich zastosowaniach znaczenie mają długość przewodów, ich średnica, różnica poziomów oraz charakterystyka pompy.
Woda czysta i woda z zanieczyszczeniami
Nie każda pompa jest przeznaczona do każdego rodzaju cieczy. Przed zakupem trzeba sprawdzić dopuszczalny rodzaj wody oraz wielkość ewentualnych zanieczyszczeń.
Zastosowania gospodarcze i budowlane
W zależności od konstrukcji i parametrów urządzenie może być wykorzystywane również do opróżniania zbiorników, wykopów lub innych miejsc wymagających przepompowania większej ilości wody.
W każdym przypadku zastosowanie musi odpowiadać możliwościom konkretnego modelu.
Pompa na pasek czy motopompa spalinowa?
Najważniejsza różnica dotyczy sposobu napędzania. Motopompa ma własny silnik i stanowi kompletne urządzenie. Pompa na pasek wymaga natomiast zewnętrznego źródła mocy.
| Cecha | Pompa na pasek | Motopompa spalinowa |
|---|---|---|
| Silnik | Zewnętrzny | Zintegrowany z pompą |
| Napęd | Pasek i koła pasowe | Gotowy układ producenta |
| Konfiguracja | Możliwość dopasowania źródła napędu | Gotowy zestaw |
| Uruchomienie | Wymaga przygotowania napędu | Prostsze |
| Wykorzystanie istniejącego silnika | Tak, jeśli parametry są odpowiednie | Nie |
Jeżeli najważniejsza jest prostota i szybkie rozpoczęcie pracy, kompletna motopompa może być wygodniejszym wyborem. Jeżeli użytkownik posiada już odpowiednie źródło napędu, rozwiązanie pasowe daje większą swobodę konfiguracji.
Więcej informacji o wyborze kompletnego urządzenia znajdziesz w poradniku jaką motopompę spalinową wybrać.
Pompa na pasek czy pompa elektryczna?
Pompa elektryczna korzysta z energii elektrycznej, natomiast rozwiązanie pasowe wykorzystuje energię mechaniczną z zewnętrznego źródła napędu.
Jeżeli miejsce pracy zapewnia odpowiednie zasilanie elektryczne, pompa elektryczna może być prostszym rozwiązaniem. Gdy użytkownik dysponuje silnikiem spalinowym, ciągnikiem lub innym źródłem mocy mechanicznej, pompa na pasek może lepiej odpowiadać jego potrzebom.
Decyzja zależy więc przede wszystkim od dostępnego źródła energii oraz warunków pracy.
Jakie są zalety pompy na pasek?
- Możliwość wykorzystania zewnętrznego źródła napędu – można wykorzystać posiadany silnik lub odpowiednią maszynę.
- Elastyczna konfiguracja – pompę dobiera się niezależnie od źródła napędu.
- Brak własnego silnika przy pompie – urządzenie może być częścią większego, indywidualnie przygotowanego zestawu.
- Możliwość wykorzystania WOM – w odpowiednio przygotowanym rozwiązaniu można wykorzystać napęd ciągnika.
- Możliwość dopasowania przełożenia – odpowiedni dobór kół pozwala dostosować obroty pompy do źródła napędu.
Jakie są ograniczenia pompy na pasek?
- potrzeba zastosowania zewnętrznego źródła napędu,
- konieczność prawidłowego dopasowania obrotów,
- dobór odpowiednich kół pasowych i paska,
- potrzeba stabilnego zamocowania elementów,
- kontrola napięcia i stanu paska,
- większa liczba elementów niż w kompletnej motopompie,
- konieczność zabezpieczenia części wirujących.
Jakie błędy najczęściej popełnia się przy wyborze pompy na pasek?
Dobór wyłącznie po wydajności
Wysoka wydajność katalogowa nie oznacza automatycznie dobrego działania w konkretnej instalacji. Znaczenie mają również wysokość podnoszenia, ssanie, przewody i warunki pracy.
Pominięcie obrotów
Pompa wymaga określonej prędkości obrotowej. Jeżeli źródło napędu pracuje przy innych obrotach, potrzebne jest właściwe przełożenie.
Wybór silnika wyłącznie po mocy
Silnik musi odpowiadać nie tylko mocą, ale także obrotami, parametrami wału i możliwościami montażu koła pasowego.
Niewłaściwy pasek
Pasek o niewłaściwym profilu lub długości może powodować poślizg, nierówną pracę i szybsze zużycie.
Nieprawidłowe ustawienie kół
Koła powinny być odpowiednio ustawione względem siebie. Pasek nie powinien pracować pod kątem ani zsuwać się z powierzchni roboczej.
Zbyt mocne napięcie paska
Większe napięcie nie jest uniwersalnym rozwiązaniem problemu poślizgu. Nadmierna siła może zwiększać obciążenie elementów mechanicznych.
Ignorowanie przewodu ssawnego
Pompa może mieć odpowiednie parametry, ale nie osiągnąć oczekiwanej pracy, jeżeli przewód ssawny będzie nieodpowiedni, nieszczelny lub źle poprowadzony.
Wybór pompy bez uwzględnienia rodzaju wody
Pompa przeznaczona do czystej wody nie powinna być automatycznie wykorzystywana do mocno zanieczyszczonej cieczy. Rodzaj wody zawsze trzeba zestawić z możliwościami konkretnego modelu.
Jak dobrać kompletny zestaw pompy na pasek?
Najbezpieczniej przejść przez dobór w określonej kolejności. Dzięki temu można uniknąć sytuacji, w której jeden element jest właściwy, ale nie współpracuje z pozostałymi.
- Określ zastosowanie – ustal, skąd będzie pobierana woda i gdzie ma trafić.
- Określ wymagany przepływ – ustal ilość wody potrzebną w danym zastosowaniu.
- Określ wysokość podnoszenia i ssania – uwzględnij rzeczywiste warunki instalacji.
- Wybierz pompę – dopasuj jej parametry do zastosowania.
- Sprawdź wymagane obroty – ustal prędkość, przy której pompa powinna pracować.
- Wybierz źródło napędu – silnik, WOM lub inne odpowiednie źródło energii mechanicznej.
- Sprawdź moc – upewnij się, że napęd odpowiada wymaganiom pompy.
- Dobierz przełożenie – dopasuj średnice kół pasowych.
- Dobierz pasek – zgodnie z konstrukcją kół i wymaganiami napędu.
- Dobierz przewody – odpowiednio do króćców i warunków pracy.
- Zamocuj elementy – zapewnij stabilność i prawidłowe ustawienie.
- Zabezpiecz napęd – zastosuj odpowiednie osłony części wirujących.
- Sprawdź zestaw przed uruchomieniem – zweryfikuj mocowania, pasek i przewody.
Przykład zastosowania pompy na pasek w ofercie Valden
W ofercie Valden dostępne są pompy przeznaczone do pracy z zewnętrznym napędem pasowym, między innymi modele SU-50 oraz SU-80.
W przypadku takiego rozwiązania pompa jest częścią większego zestawu. Do jej pracy potrzebne jest odpowiednie źródło napędu oraz właściwie przygotowana transmisja pasowa.
To dobry przykład pokazujący, dlaczego przy zakupie nie należy patrzeć wyłącznie na nazwę produktu. Jeżeli pompa nie ma własnego silnika, od początku trzeba uwzględnić sposób jej napędzania.
Pompa na pasek – jak sprawdzić, czy to rozwiązanie dla Ciebie?
Rozwiązanie będzie szczególnie interesujące, jeżeli:
- masz już odpowiedni silnik lub inne źródło napędu,
- potrzebujesz pompy o określonej wydajności,
- chcesz wykorzystać istniejącą maszynę,
- możesz stabilnie zamocować pompę i napęd,
- masz możliwość prawidłowego dopasowania obrotów i przełożenia,
- potrzebujesz zestawu dopasowanego do konkretnego zastosowania.
Jeżeli natomiast najważniejsza jest prostota, mobilność i gotowość do pracy bez kompletowania osobnego napędu, praktyczniejsza może okazać się kompletna motopompa.
FAQ – pompa na pasek
Co to jest pompa na pasek?
To pompa bez własnego silnika, której wał jest napędzany przez zewnętrzne źródło mocy za pomocą kół pasowych i paska.
Czy pompa na pasek ma własny silnik?
Nie. Silnik lub inne źródło napędu znajduje się poza pompą i przekazuje jej ruch obrotowy przez układ pasowy.
Czy pompa do wody na pasek klinowy może być napędzana silnikiem spalinowym?
Tak, jeżeli moc, obroty, parametry wału oraz sposób przekazania napędu odpowiadają wymaganiom konkretnego modelu.
Czy pompa na pasek może być napędzana przez WOM?
Tak, jeżeli konstrukcja pompy i sposób transmisji są do tego przystosowane. Trzeba uwzględnić prędkość WOM, wymagane obroty pompy oraz zastosowane przełożenie.
Co oznacza pompa wody na WOM?
Jest to rozwiązanie wykorzystujące wał odbioru mocy jako źródło napędu. W przypadku zestawu pasowego WOM może zasilać odpowiednio przygotowaną transmisję, która przekazuje ruch na wał pompy.
Jak dobrać silnik do pompy na pasek?
Trzeba sprawdzić moc, obroty, parametry wału, możliwość zamocowania koła pasowego oraz wymagania konkretnej pompy.
Czy większy silnik będzie lepszy?
Nie zawsze. Liczy się dopasowanie mocy, obrotów, przełożenia oraz całej transmisji.
Jak dobrać koła pasowe?
Na podstawie wymaganych obrotów pompy, obrotów źródła napędu, przełożenia, profilu paska oraz parametrów wałów.
Jak dobrać pasek klinowy?
Profil, długość i liczba pasków powinny odpowiadać zastosowanym kołom oraz wymaganiom konkretnego napędu.
Dlaczego pasek ślizga się na kole?
Przyczyną może być między innymi niewłaściwe napięcie, zużycie paska, nieodpowiedni profil, przeciążenie lub nieprawidłowe ustawienie kół.
Dlaczego pasek spada z koła?
Może to wynikać z niewspółosiowości kół, niewłaściwego napięcia, przesunięcia elementów podczas pracy albo złego doboru paska.
Czy pompa na pasek nadaje się do nawadniania?
Tak, jeżeli jej wydajność, wysokość podnoszenia i konstrukcja odpowiadają wymaganiom instalacji.
Czy pompa na pasek nadaje się do wody brudnej?
To zależy od konkretnego modelu. Trzeba sprawdzić dopuszczalny rodzaj cieczy i wielkość zanieczyszczeń.
Czy pompa na pasek może pracować ze zbiornikiem?
Tak. Może pobierać wodę ze zbiornika, jeżeli sposób wykonania strony ssawnej odpowiada warunkom pracy i możliwościom pompy.
Czy długość węża wpływa na wydajność pompy?
Tak. Dłuższy przewód może zwiększać opory przepływu. Znaczenie ma również jego średnica, przebieg i liczba załamań.
Czy można zwiększyć wydajność przez zwiększenie obrotów?
Nie należy robić tego bez sprawdzenia dopuszczalnego zakresu pracy pompy. Zwiększenie obrotów może spowodować pracę poza parametrami przewidzianymi przez producenta.
Czy można użyć dowolnego silnika?
Nie. Silnik musi mieć odpowiednią moc, obroty, parametry wału oraz możliwość prawidłowego połączenia z pompą.
Czy można zamontować dowolne koło pasowe?
Nie. Koło musi być dopasowane do paska, wału, przełożenia oraz konstrukcji całego zestawu.
Czy pompa na pasek wymaga konserwacji?
Tak. Warto kontrolować stan paska, mocowanie i ustawienie elementów oraz postępować zgodnie z zaleceniami producenta pompy i napędu.
Czy można regulować pasek podczas pracy?
Nie. Regulację, wymianę lub poprawianie położenia paska wykonuje się po zatrzymaniu napędu i zabezpieczeniu go przed przypadkowym uruchomieniem.
Podsumowanie – czy pompa na pasek to dobre rozwiązanie?
Pompa na pasek jest dobrym rozwiązaniem przede wszystkim wtedy, gdy użytkownik chce wykorzystać istniejące zewnętrzne źródło napędu albo potrzebuje zestawu dopasowanego do konkretnego zastosowania.
Jej największą zaletą jest oddzielenie pompy od silnika. Dzięki temu można wykorzystać osobny silnik spalinowy, odpowiednio przygotowany napęd z WOM lub inne źródło energii mechanicznej.
Jednocześnie takie rozwiązanie wymaga większej uwagi podczas doboru. Trzeba uwzględnić wydajność, wysokość podnoszenia, wysokość ssania, rodzaj pompowanej wody, średnice przewodów, moc źródła napędu, obroty, przełożenie, koła pasowe oraz pasek.
Równie ważny jest montaż. Pompa i źródło napędu powinny być stabilnie zamocowane, koła odpowiednio ustawione, pasek prawidłowo napięty, a elementy wirujące zabezpieczone.
Jeżeli wszystkie te elementy zostaną dobrane jako jeden spójny zestaw, pompa do wody na pasek może być wydajnym, elastycznym i praktycznym rozwiązaniem do nawadniania, przepompowywania wody oraz wielu zastosowań gospodarczych, rolniczych i budowlanych.
